January 16, 2012

ULTRASONOGRAPHY (USG)

Ultrasonography (USG) adalah pemeriksaan dalam bidang penunjang diagnostik yang memanfaatkan gelombang ultrasonik dengan frekuensi yang tinggi dalam menghasilkan imajing, tanpa menggunakan radiasi, tidak menimbulkan rasa sakit (non traumatic), tidak menimbulkan efek samping (non invasif), relatif murah, pemeriksaannya relatif cepat,dan persiapan pasien serta peralatannya relatif mudah. Gelombang suara ultrasound memiliki frekuensi lebih dari 20.000Hz, tapi yang dimamfaatkan dalam teknik ultrasonography (kedokteran) hanya gelombang suara dengan frekuensi 1-10 MHz

Ultrasound pertama kali  digunakan sesudah perang dunia I, dalam bentuk radar atau teknik sonar( sound navigation and ranging ) oleh Langevin tahun 1918 untuk mengetahui adanya ranjau-ranjau atau adanya kapal selam. Namun seiring berkembangnya zaman dan teknologi, ultrasond sekarang juga digunakan di bidang kesehatan dan disebut ultrasonography (USG). Ultrasound dalam bidang kesehatan bertujuan Untuk pemeriksaan organ-organ tubuh yg dapat diketahui bentuk, ukuran anatomis, gerakan, serta hubungannya dengan jaringan lain disekitarnya.

Sifat dasar ultrasound :
-Sangat lambat bila melalui media yang bersifat gas, dan sangat cepat bila melalui media padat.
-Semakin padat suatu media maka semakin cepat kecepatan suaranya.
-Apabila melalui suatu media maka akan terjadi atenuasi.

Komponen utama pesawat USG:

1. Pulser adalah alat yang berfungsi sebagai penghasil tegangan untuk merangsang kristal pada transducer dan membangkitkan pulsa ultrasound.
2. Transducer adalah alat yang berfungsi sebagai transmitter (pemancar) sekaligus sebagai recevier     (penerima). Dalam fungsinya sebagai pemancar, transducer merubah energi listrik menjadi energi mekanik berupa getaran suara berfrekuensi tinggi. Fungsi recevier pada transducer merubah energi mekanik menjadi listrik.
3. Tabung sinar katoda adalah alat untuk menampilkan gambaran ultrasound. Pada tabung ini terdapat tabung hampa udara yg memiliki beda potensial yang tinggi antara anoda dan katoda.
4. Printer adalah alat yang digunakan untuk mendokumentasikan gambaran yang ditampilkan oleh tabung sinar katoda.
5. Display adalah alat peraga hasil gambaran scanning pada TV monitor.


Prinsip kerja pesawat USG :

- Generator pulsa (oscilator) berfungsi sebagai penghasil gelombang listrik, kemudian oleh transducer diubah menjadi gelombang suara yang diteruskan ke medium.
-Apabila gelombang suara mengenai jaringan yang memiliki nilai akustik impedansi, maka gelombang suara akan dipantulkan kembali sebagai echo.
- Didalam media (jaringan) akan terjadi atenuasi, gema (echo) yang lebih jauh maka intensitasnya lebih lemah dibandingkan dari echo yg lebih superficial. Dan untuk memperoleh gambaran yang sama jelasnya disemua lapisan diperkuat dengan TGC (Time Gain Compensator).
- Pantulan gema akan ditangkap oleh transducer dan diteruskan ke amplifier untuk diperkuat. Dan gelombang ini kemudian diteruskan ke tabung sinar katoda melalui recevier seterusnya ditampilkan sebagai gambar di layar monitor.

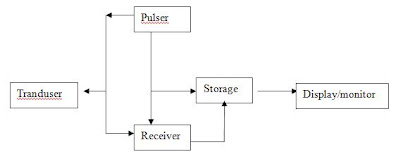

Diagram peralatan USG


ket: akustik impedansi adalah kemampuan untuk melewatkan gelombang yang melaluinya. Semakin keras maka Impedansi akustiknya semakin besar pula

Hasil pemeriksaan ultrasonography:

- Putih (hyperechoic/hyperechoigenic): tulang, otot padat.
- Abu-abu (putih+hitam) atau hypoechoic: hepar, otak, uterus,ren.
- Hitam (anechoic/anechoigenic): cairan dan sejenisnya


Kelemahan Ultrasonografi:

- Dapat ditahan oleh kertas tipis.
- Antara tranducer (probe) dengan kulit tidak dapat kontak dengan baik (interface) sehingga bias terjadi artefak sehingga perlu diberi jelly sebagai penghantar ultrasound.
- Bila ada celah dan ada udara, gelombang suara akan dihamburkan.

Kelebihan Ultrasonografi:

- Pasien dapat diperiksa langsung tanpa persiapan dan memberi hasil yang cepat.
- Bersifat non invasive sehingga dapat dilakukan pula pada anak-anak.
- Aman untuk pasien dan operator, karena tidak tergantung pada radiasi ionisasi.
- Member informasi dengan batas struktur organ sehingga member gambaran anatomis lebih besar dari informasi fuyngsi organ.
- Semua organ kecuali yang mengandung udara dapat ditentukan bentuk, ukuran, posisi, dan ruang interpasial.
- Dapat membedakan jenis jaringan dengan melihat perbedaan interaksi dengan gelombang suara.
- Dapat mendeteksi struktur yang bergerak seperti pulsasi fetal.












Jangan Lupa Komentarnya yach .....:)
